一直以來快充配件市場都是以快消品的形式進行推廣，外觀設計上又往往延續傳統沒有突破，乃至市面上很多充電配件非黑即白，真正基于女性消費群體設計的產品實在是屈指可數。

而近期充電頭網了解到，知名3C大品牌ANKER安克針對女性快充配件市場，推出了一款PowerCore Fusion Prism 5K 口紅超極充，該產品結合口紅概念設計，顏值精致且小巧迷你，非常適合女性群體。

此外這款產品不僅是充電寶，同時也是充電器，內置5000mAh鋰電池，還支持20W PD快充，完美滿足女性出門一天的用電需求。下面充電頭網就對這款口紅超極充進行詳細拆解，看看產品用料做工如何。

近期充電頭網還拆解了安克30W、45W、65W以及65W雙C口超能充，以及航海王65W氮化鎵充電器等新品配件，歡迎大家點擊鏈接查閱

一、安克20W口紅超極充外觀

產品包裝盒是熟悉的藍白配色，正面印有ANKER品牌logo。

背面印有產品特性標識，以及貼有參數貼紙。

包裝內含口紅超極充、使用說明書和合格證。

安克這款口紅超極充物如其名，外觀基于口紅概念設計，加上可愛的粉色配色，十分契合女性用戶群體。此外這款口紅超極充還十分的小巧，可輕松放進女生包包里攜帶外出。

產品機身殼為磨砂和亮面撞色設計，看上去就像口紅一樣精致。

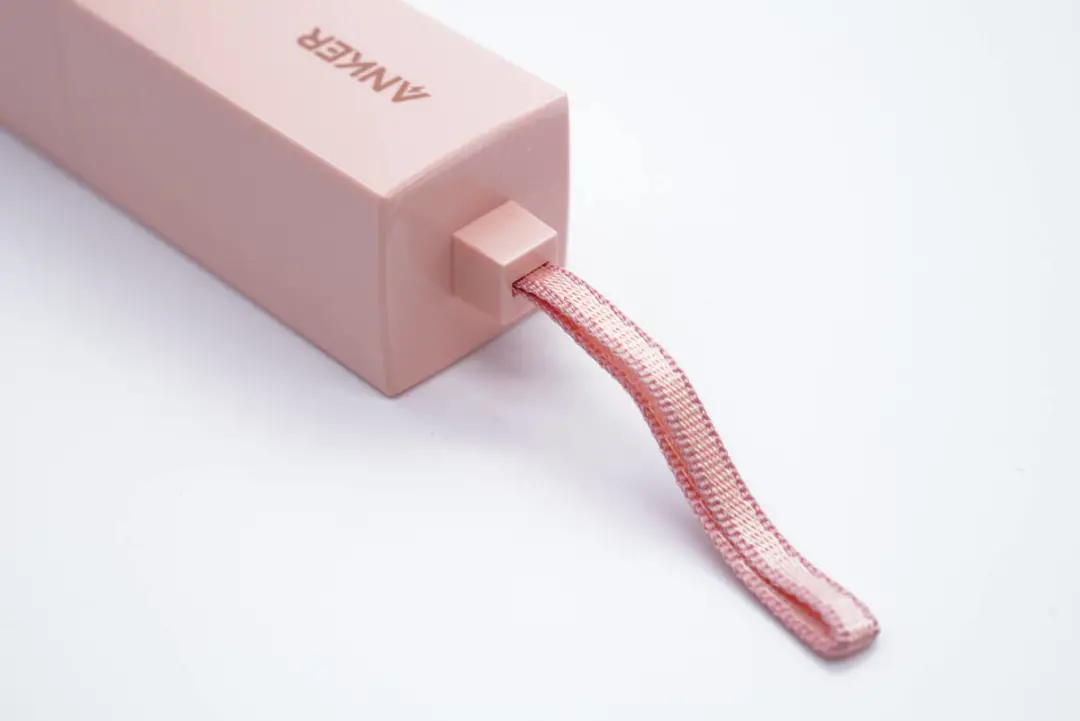

機身一端設有提繩，方便攜帶。

亮面區域設有金字ANKER品牌。

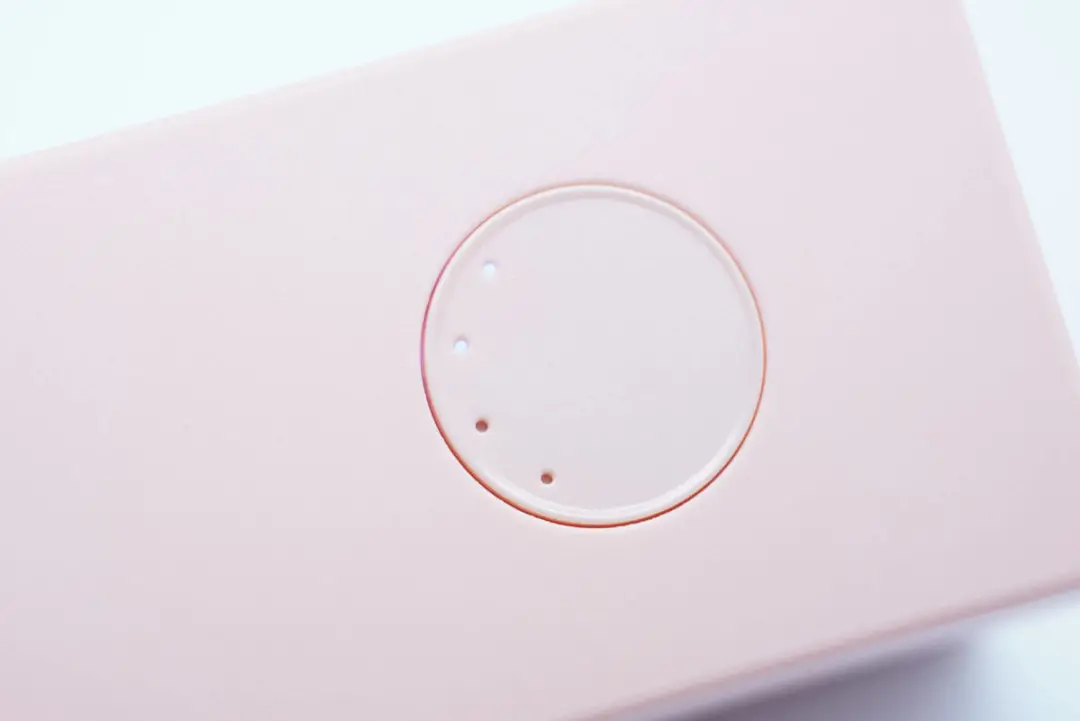

同一面磨砂區域設有電源鍵和四顆電量指示燈，指示燈亮白光。

另一面外殼上印有產品參數信息

型號：A1633

產品尺寸：30*30*113mm

重量：170g

保修時間：18個月

電芯容量：5000mAh

鋰電池能量：5000mAh/3.7V/18.5Wh

額定容量：3000mAh

輸入：100-240V~50/60HZ 0.5A

輸出：5V3A、9V2.22A

制造商：安克創新科技股份有限公司

產品通過CCC、CE認證。

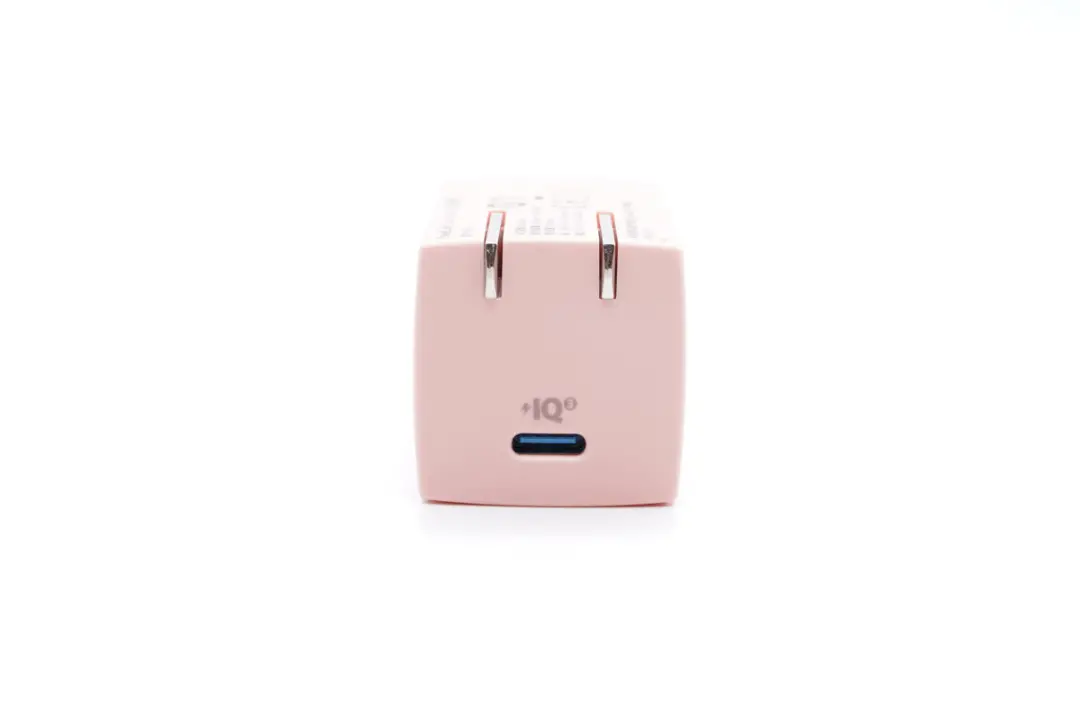

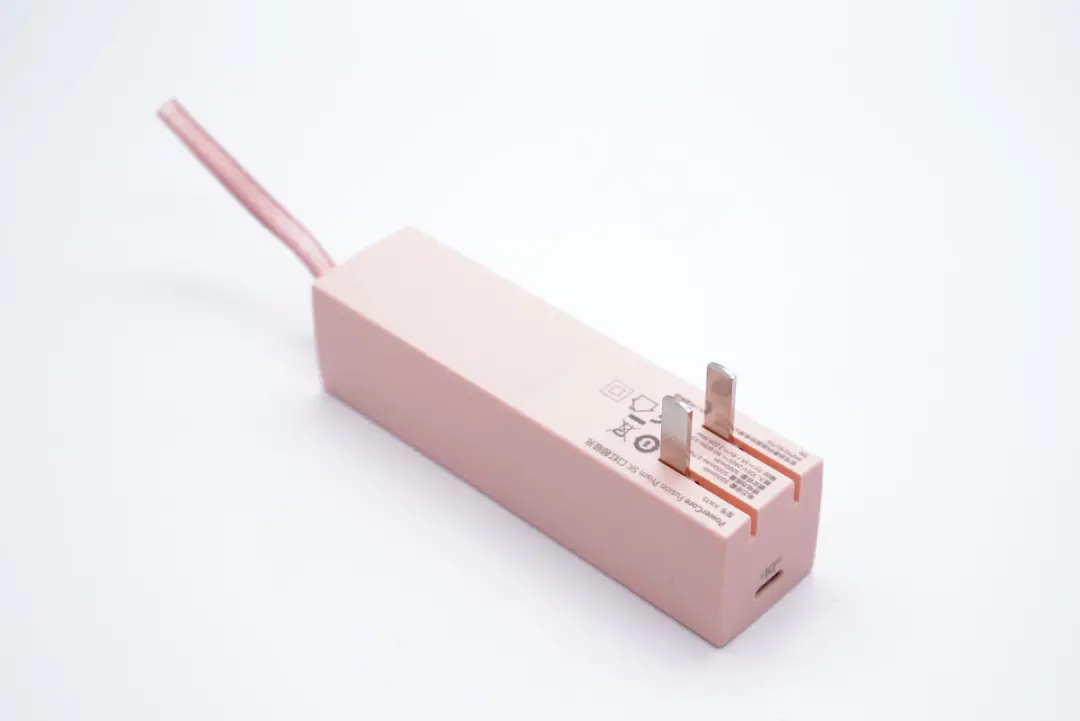

輸入端配有可折疊國標插腳，攜帶方便且不會刮傷包里其它東西。

另一端頂面配有單USB-C接口，藍色膠芯不露銅。

測得機身加凸起長度為120.82mm。

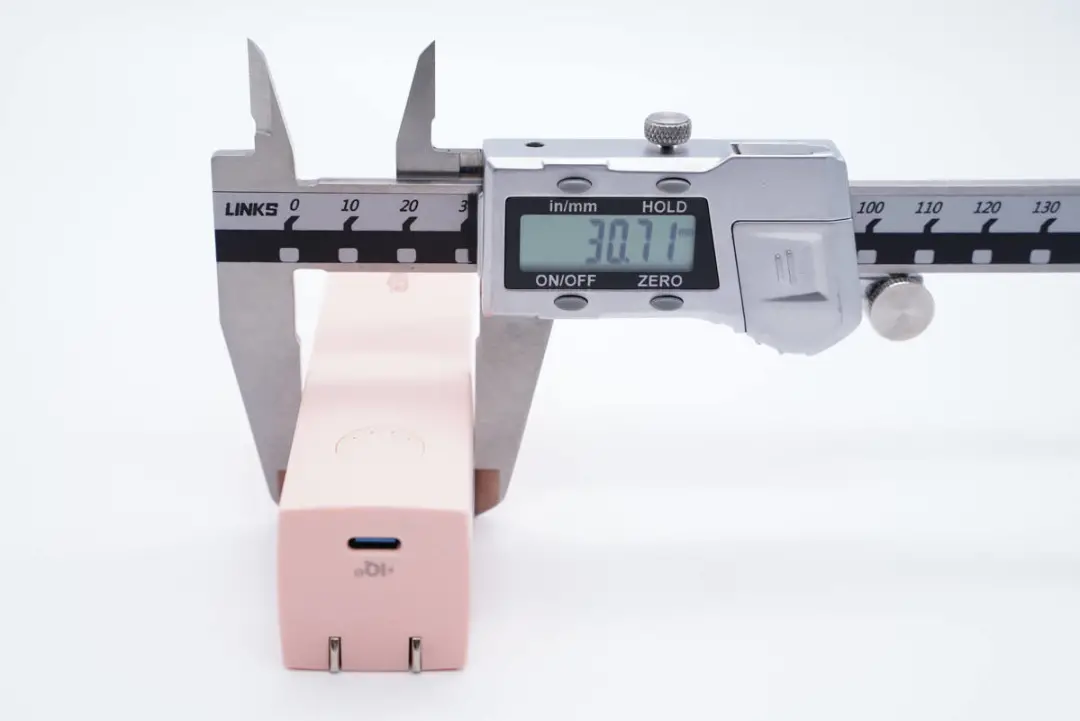

寬度為30.71mm。

厚度為30.45mm。

拿在手上的直觀感受。

重量約為173g。

充電器模式下，使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0快充協議。

此外PDO報文顯示C口還具備5V3A、9V2.22A兩組固定電壓檔位。

移動電源模式下，測得C口同樣支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、PD3.0快充協議。

此外PDO報文也相同，移動電源模式下C口同樣具備5V3A、9V2.22A兩組電壓檔位。

二、安克20W口紅超極充拆解

從中間將機身殼切割開。

PCB板覆蓋黑色塑料殼，兩個輸入金屬彈片使用螺絲固定，和插腳接觸式通電設計。

另一面露出部分是PCBA電路模塊。

充電器模塊由三塊小板組合焊接設計，模塊夾層間填充硅膠加固。

此外之間還有塑料板進行絕緣隔離。

電池和充電器模塊間也有隔離板隔離，兩者通過導線連接。

將模塊拆分開，并將白膠清理干凈。

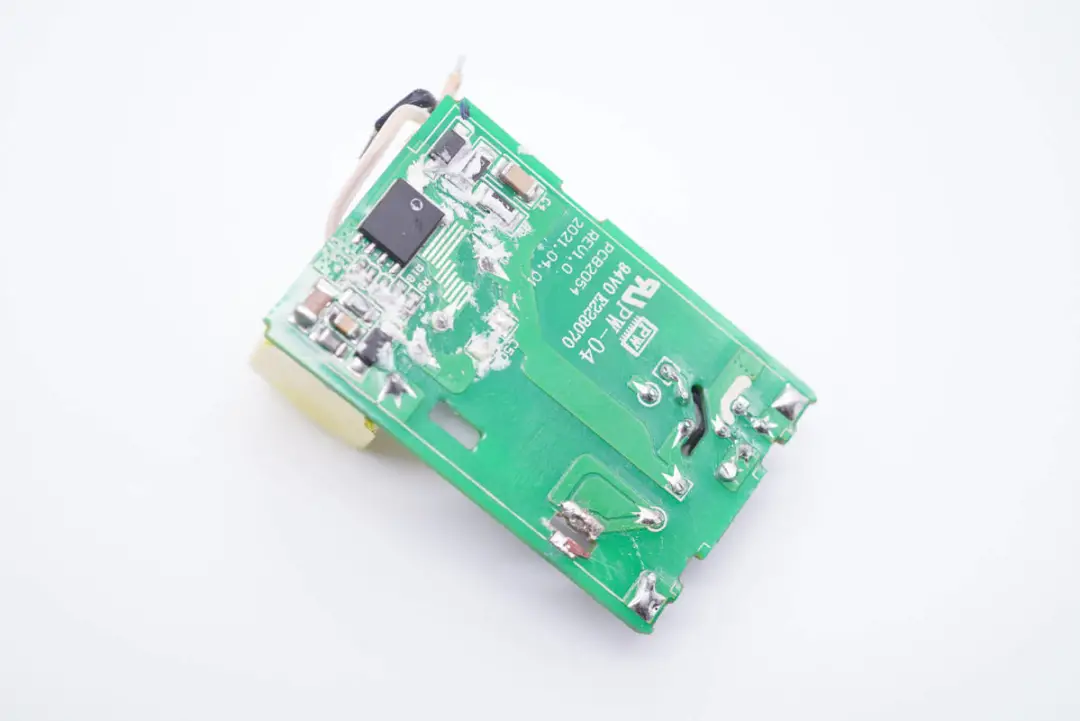

充電器小板正面一覽，兩顆高壓濾波電解電容外套白色絕緣膠套并橫置。

板子背面有充電器開關電源主控芯片。

保險絲外套絕緣管保護。

共模電感特寫，用于濾除EMI干擾。

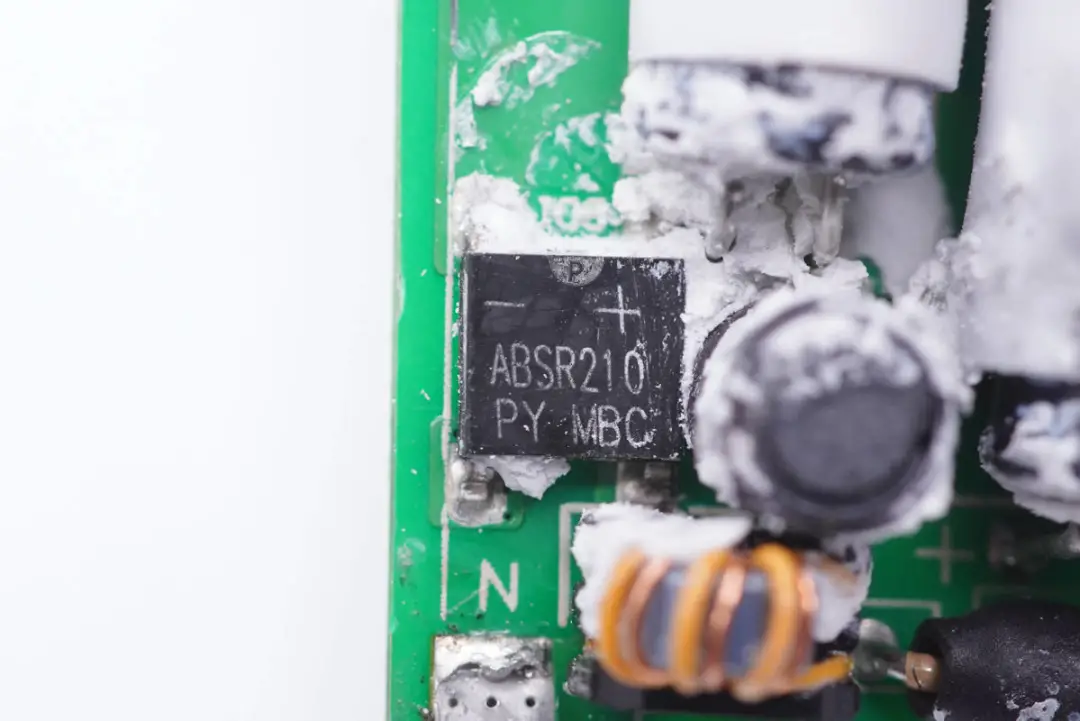

ABSR210整流橋特寫。

工字電感特寫，外套熱縮管保護。

高壓濾波電解電容來自Acon中元，規格為400V 22μF。

另一顆也是來自中元，規格為400V 5.6μF。

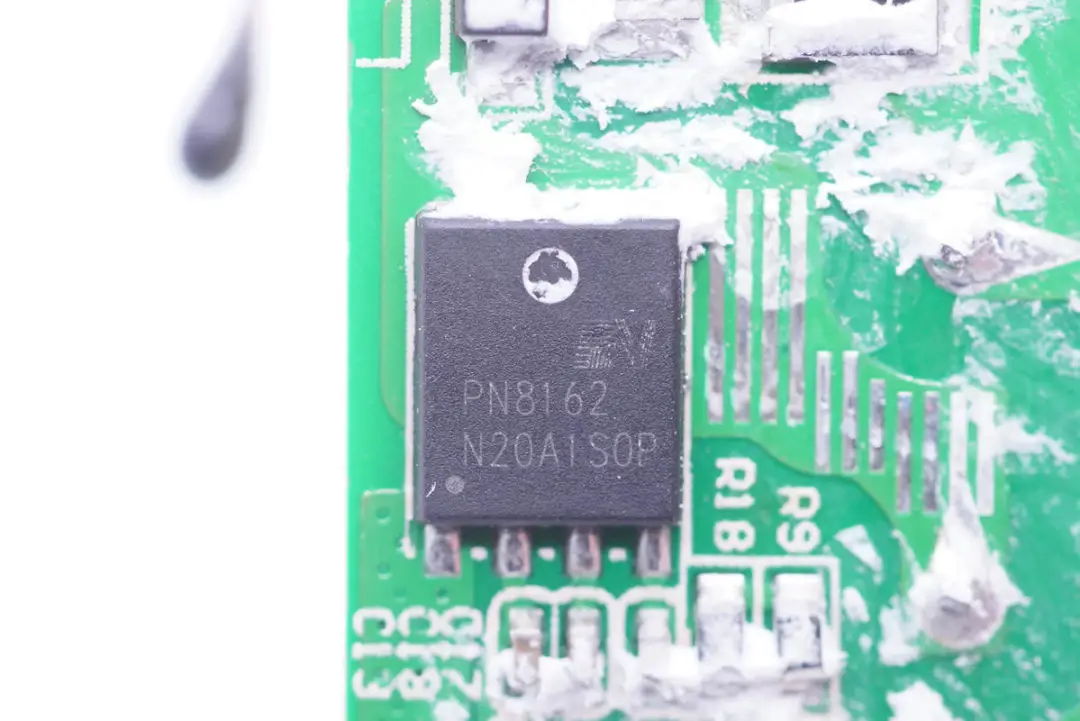

充電器主控芯片采用芯朋微PN8162，其內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。

PN8162采用QR控制技術，降低芯片開通損耗；PDFN5*6功率封裝，單邊drain腳位，高低壓引腳爬電距離大于1.2mm，便于PCB布線及敷銅散熱。

PN8162工作強制DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。

變壓器特寫，使用絕緣膠帶嚴密包裹。

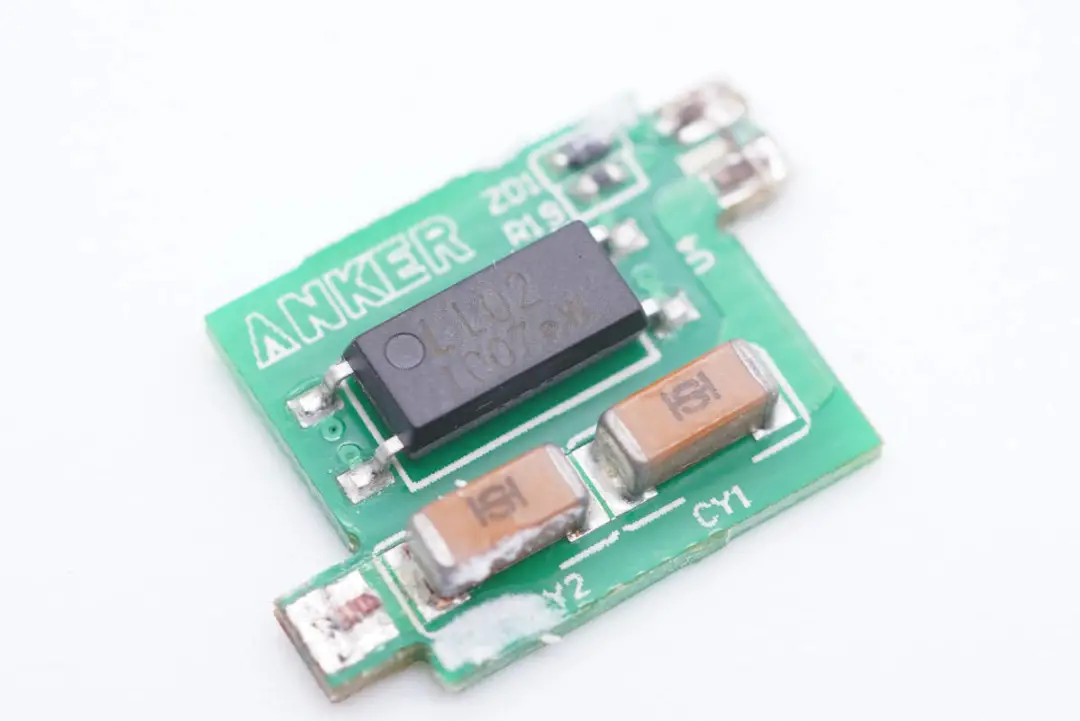

連接小板上設有光耦和兩顆貼片Y電容。

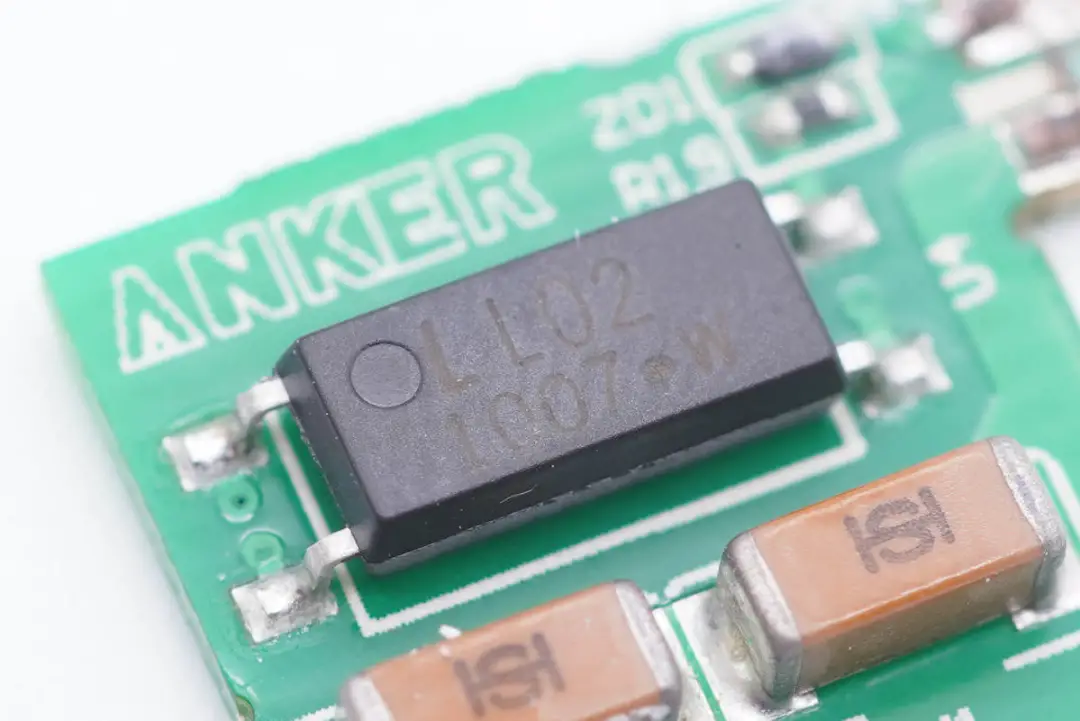

1007光耦，用于初級次級通信，反饋輸出電壓。

旁邊兩顆貼片Y電容串聯。

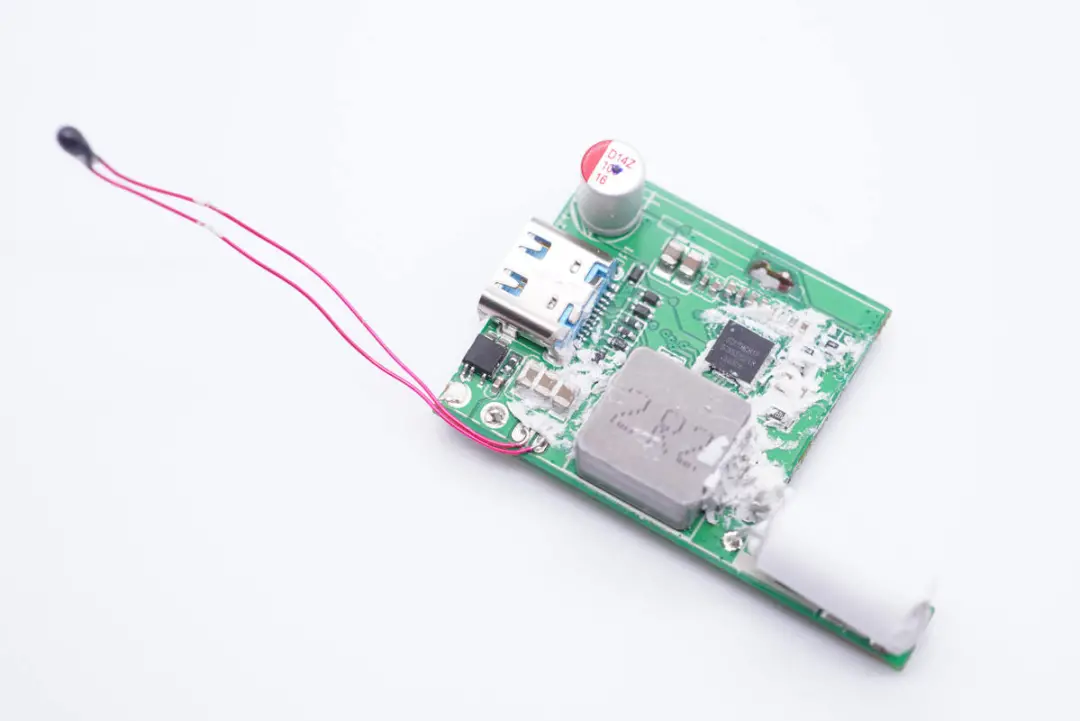

另一塊小板上設有升降壓轉換器、電感、電容和熱敏電阻等。

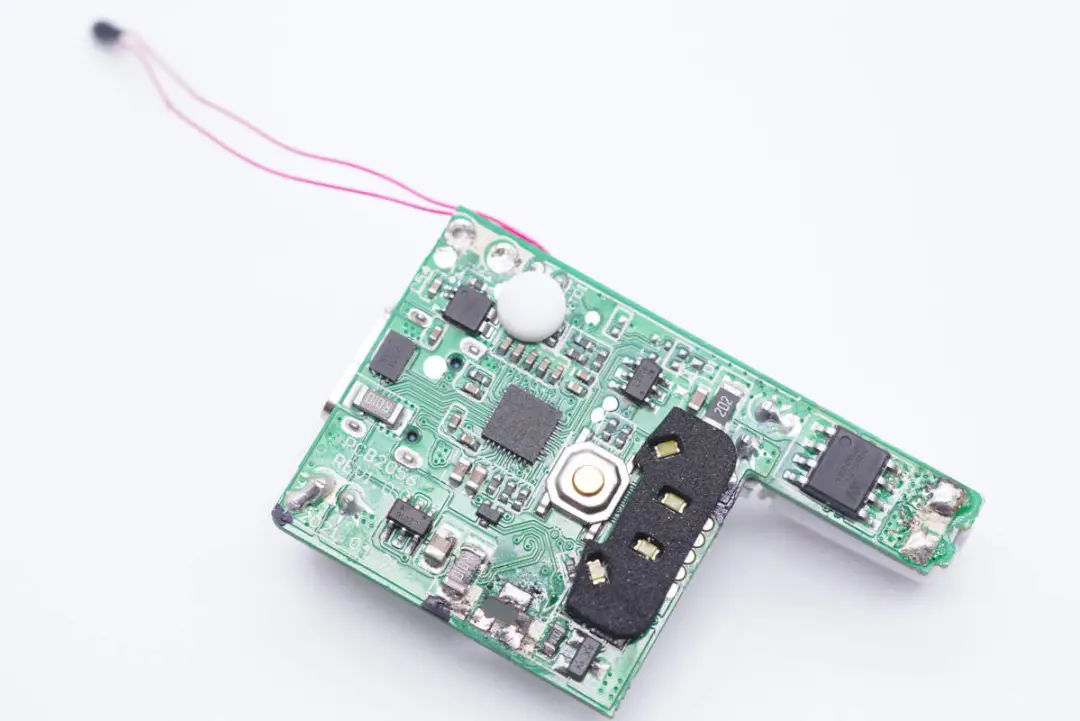

背面設有同步整流芯片、協議芯片、鋰電保護芯片等。

和PWM主控芯片搭配的是芯朋微PN8307H次級同步整流芯片。PN8307H內置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管，導通壓降極低的功率MOSFET可以提高電流輸出能力，降低溫升，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。

芯朋微PN8307H內置12mΩ60V耐壓同步整流管，適用3.6V-20V常用適配器輸出，適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，同時外圍元件非常精簡。

輸出濾波固態電容特寫，規格為16V 470μF。

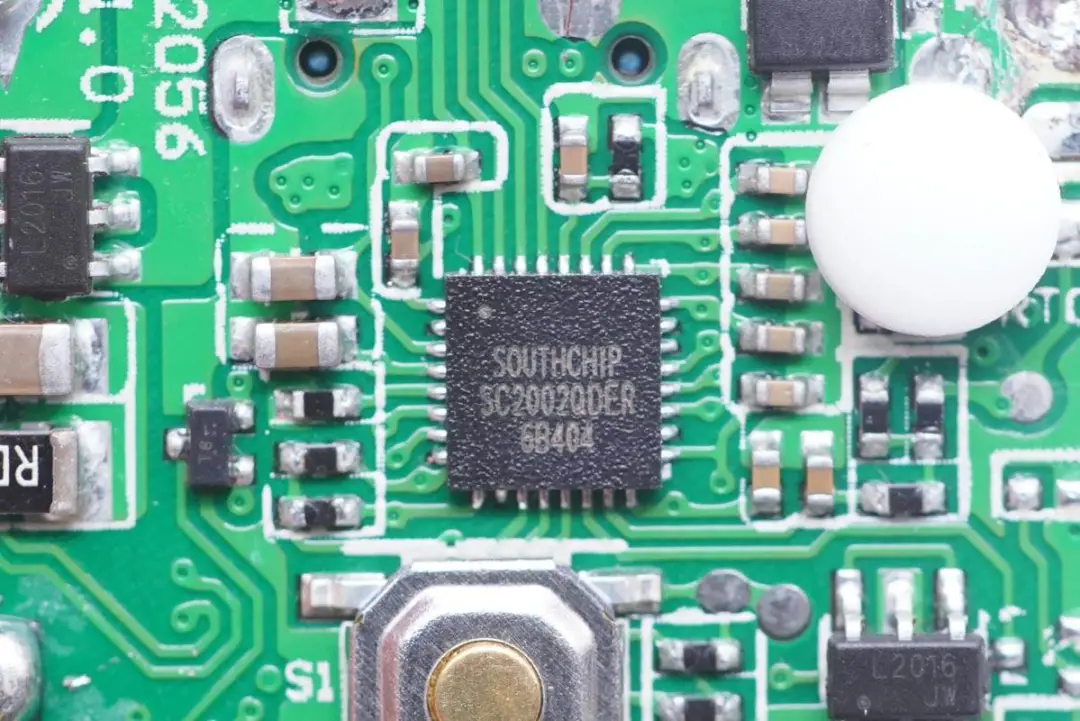

南芯SC2002A是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0標準，并支持最流行的高壓快速充電協議（包括華為SCP和VOOC閃充），最多支持2組DPDM接口，可以單芯片支持1C1A應用，廣泛應用于墻充，車充和支持USB快充的插線板。

同時，南芯SC2002A支持極寬操作電壓范圍，最大可達30V，不需要額外LDO。通過集成USB PD基帶物理層(PHY)、Type-C檢測、電壓電流檢測、10位DAC VBUS調節、10位ADC、電壓基準、VBUS電壓泄放路徑、NMOS驅動、I2C接口和保護電路，使外部器件最小化，系統設計簡單，BOM成本低，為許多應用提供了高度靈活和經濟有效的解決方案。

SC2002A支持多種保護機制，包括過壓保護、欠壓保護、過流保護、短路保護、過溫保護、DP/DM引腳過壓保護、CC引腳過壓保護等，有效保證了系統的穩定可靠運行。

南芯SC8933是一款具有反向升壓放電功能的同步降壓充電轉換器，移動電源模式下實現電池升壓輸出，降壓充電。

SC8933內部集成了兩個超低導阻的NMOS，可支持效率高達92%的12V2A充放電操作；采用I2C接口，具有豐富的充放電控制以及完善的異常狀態保護功能；集成端口NMOS隔離管驅動控制，最高支持3個USB端口。僅為 4*4mm 的QFN封裝，外圍器件少，非常節省空間。

據充電頭網了解，南芯半導體的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等知名品牌的數十款產品采用。

2R2合金升降壓電感特寫。

輸出濾波固態電容特寫，規格為16V 100μF。

絲印L2016的開關管。

蘇州賽芯微XB7608多合一鋰電保護芯片，內置14.5mΩ導阻MOS管，外圍元件只需要一顆電容，支持過熱保護，過充保護，支持過放電保護和短路保護，其內部集成高精度電壓檢測，超低靜態電流。

板子正面還有一顆賽芯微XB7608多合一鋰電保護芯片。

絲印2004的MOS管，用于輸出VBUS開關控制。

電源鍵特寫。

LED指示燈貼有泡棉隔離，防止串光。

熱敏電阻特寫，用于電池溫度監控。

電池固定很牢固，繼續切割外殼取出電池。

電池正負極均貼有青稞絕緣紙。

電池為SW26650-50ME鋰電池，26650尺寸。

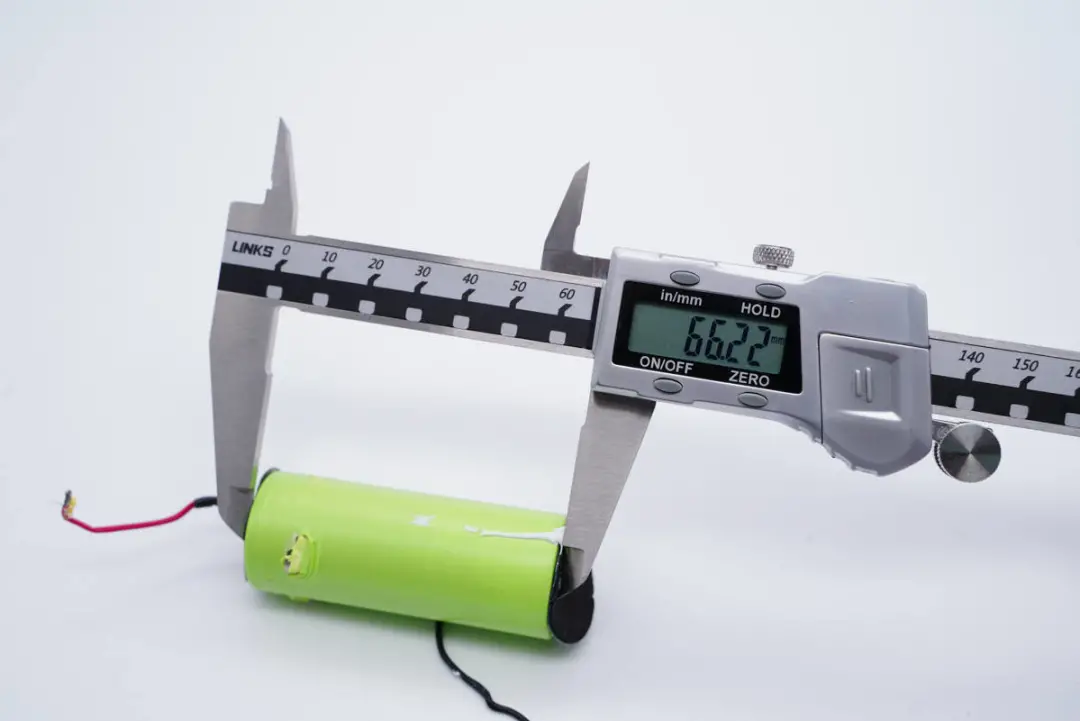

另外測得電池帶絕緣紙長度為66mm。

直徑為26mm。

全部拆解完畢，來張全家福。

充電頭網拆解總結

安克這款口紅超極充A1633是一款專門為女性打造的快充配件，它既是一款充電器，同時也是一款移動電源，外觀新穎附有美感，同時十分的小巧精致。產品內置5000mAh鋰電池，無論是充電器模式還是移動電源模式，都支持QC、PD通用快充協議，支持20W PD快充輸出，不僅完美適配iPhone 12系列使用，而且也通用其他主流數碼設備。

充電頭網通過拆解了解到，產品內部對于磨砂和亮面兩部分區域分別裝充電器模塊和電池。充電器模塊由兩塊開關電源小板和一塊移動電源小板，共計三塊小板組合而成，之間設有隔離板，同時打膠處理，保證絕緣以及整個模塊的穩定性。

充電器開關電源采用芯朋微PN8162+PN8307H高集成方案，移動電源升降壓電路控制器采用南芯SC8933。無論是充電器模式還是移動電源模式，輸出電壓均由南芯SC2002A快充協議芯片控制。整體方案可靠而且精簡，集成度高。正是得益于巧妙的設計以及該方案的使用，產品才能做得如此小巧。
