Acon丨iPhone 13專用,立訊精密30W迷你氮化鎵快充拆解

Time:2021-11-02        Read

Luxshare立訊精密是業內知名大廠,擁有連接線、連接器、馬達、無線充電、FPC、天線、聲學和電子模塊等專業級、創新型的多元化產品系列。面對iPhone 13新機帶來的廣闊30W快充市場,近期推出了一款迷你30W氮化鎵充電器滿足客戶需求。


這款新品快充十分的小巧簡潔,而且配備的是折疊插腳,便攜性進一步提升。其支持PD3.0快充協議,具備9V3A電壓檔位,最大輸出功率30W,足夠喂飽蘋果iPhone 13 Pro Max。下面充電頭網就對這款充電器進行詳細拆解,看看產品具體做得如何。


此前充電頭網還拆解過一款立訊精密65W 1A1C氮化鎵快充充電器,此外華為、小米、OPPO一加、聯想等知名大廠的多款產品也出自立訊精密之手,可見這些大品牌對其實力的認可。


一、立訊精密30W氮化鎵充電器外觀

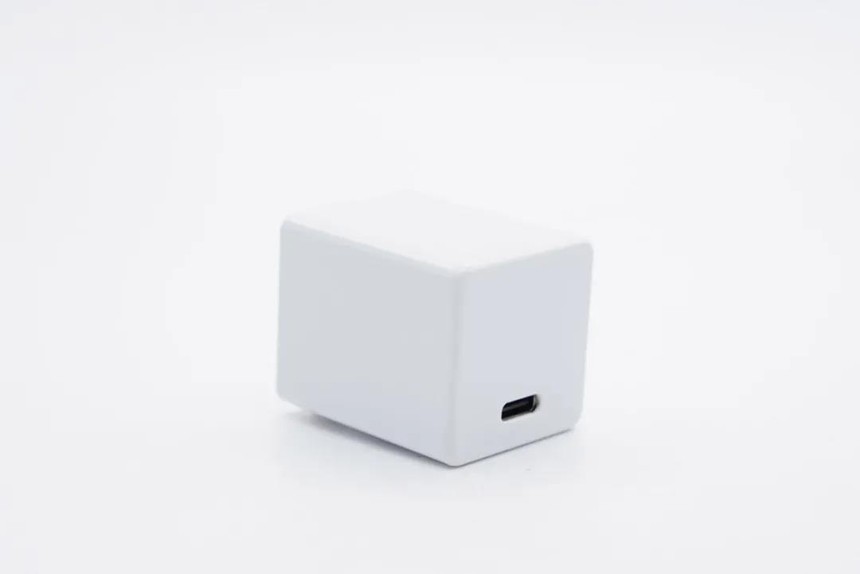

充電器采用PC材質白色外殼,整體小巧簡潔,邊角圓潤不硌手。






輸入端外殼上印有充電器參數信息

型號:LPS-30AB-CA

輸入:100-240V~50/60HZ 1A

輸出:5V3A、9V3A、12V2.5A

輸出總功率:33W Max

制造商:立訊精密工業股份有限公司

產品已經通過了3C認證以及VI級能效認證。






充電器配備可折疊國標插腳,攜帶方便。






輸出頂面配有單USB-C接口,黑色膠芯不露銅。






測得機身高度為38.22mm。

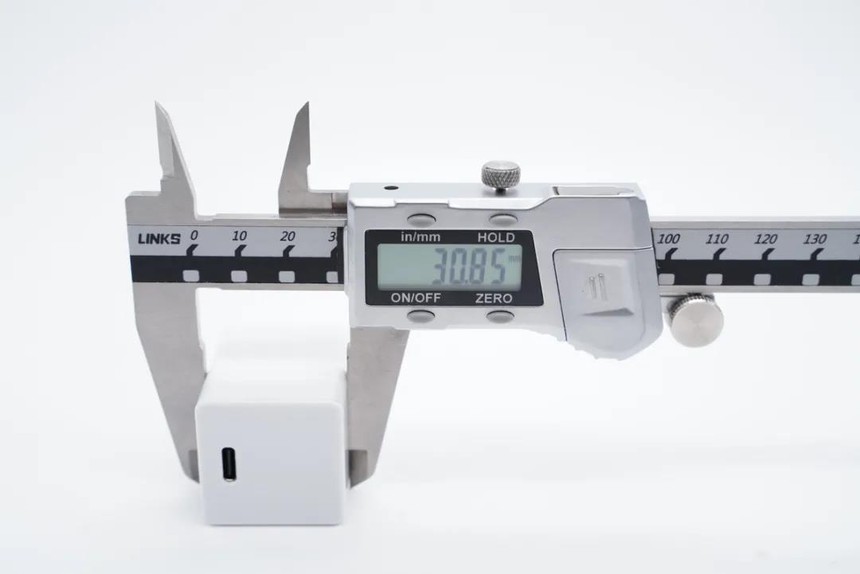

寬度為30.85mm。






厚度也是30.85mm。






和蘋果30W充電器直觀對比,體積優勢明顯。






拿在手上的直觀感受。






凈重約為47g。

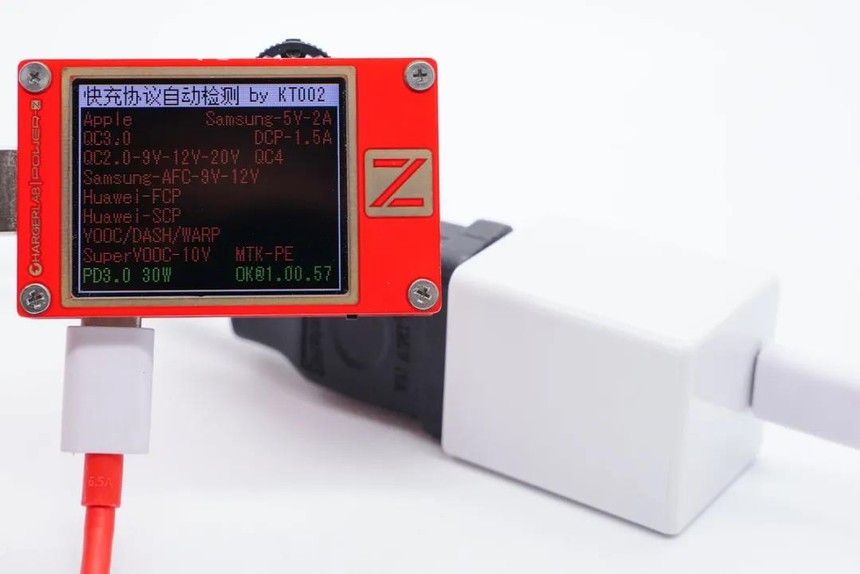

使用ChargerLAB POWER-Z KT002測得USB-C口支持PD3.0快充協議。

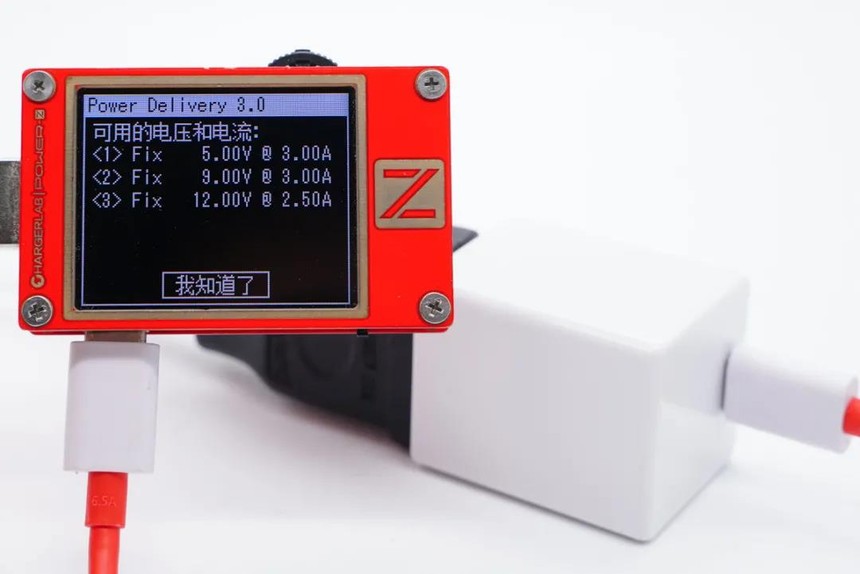

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A三組固定電壓檔位。


二、立訊精密30W氮化鎵充電器拆解

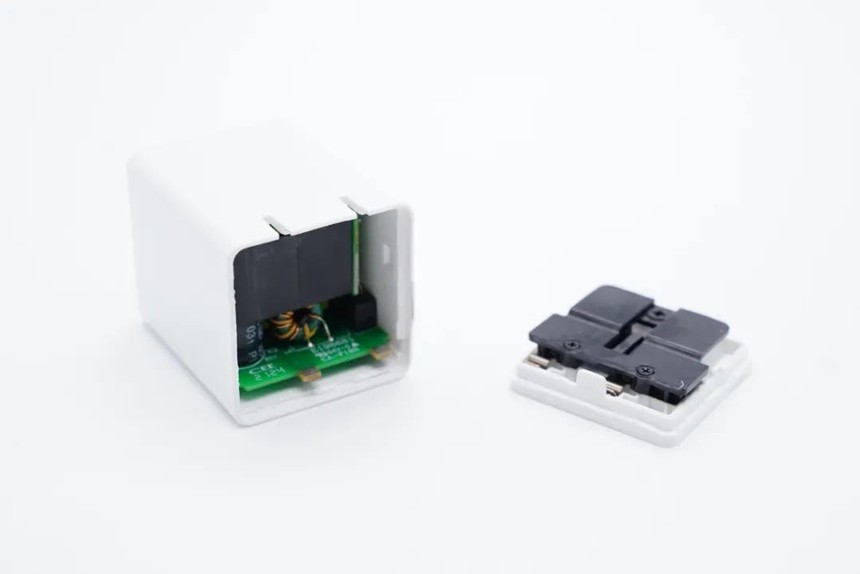

將輸入端外殼拆開,充電器采用接觸式充電設計,插腳使用黑色塑料板固定。






測得PCBA模塊長度為27.63mm。






寬度為28.35mm。






厚度為25.95mm。






充電器模塊采用三塊小板組合焊接設計,可以最大化利用內部空間。






初次級元器件間有黑色塑料殼進行隔離絕緣。


通過觀察發現,這款充電器采用高頻QR開關電源架構,協議芯片通過光耦反饋控制輸出電壓,下面我們從輸入端開始了解各器件的信息。




輸入端設有延時保險絲和共模電感。






延時保險絲規格為3.15A 250V。






共模電感雙線繞制,用于濾除EMI干擾。






側邊有兩顆高壓濾波電解電容。






小板背面設有整流橋和氮化鎵功率開關管。






連接小板上設有開關電源主控芯片和光耦。






將模塊拆分開,輸入端小板上還有濾波電感和變壓器,連接小板上設有一顆Y電容。






RYBS3010整流橋來自楊杰。






兩顆高壓濾波電解電容來自Acon中元,規格均為400V 22μF。






濾波電感特寫。

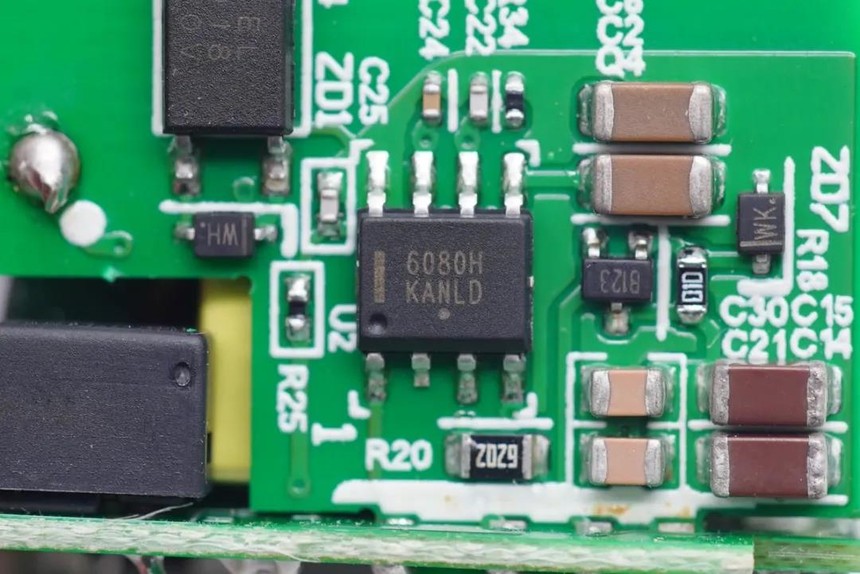

開關電源主控芯片特寫,絲印6080H。






氮化鎵功率開關管采用納微NV6113,這顆GaNFast功率芯片采用5*6mm QFN封裝,尺寸小巧,內置復雜的邏輯控制電路和驅動器,導通電阻為300mΩ,耐壓650V,支持2MHz開關頻率。






納微NV6113資料信息。


充電頭網拆解了解到,納微氮化鎵芯片非常適合應用于高功率密度小體積快充產品上,并被OPPO 50W餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充充電器小米65W USB PD 氮化鎵充電器、SlimQ 65W氮化鎵USB PD快充充電器1A1CAnker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器、倍思65W氮化鎵充電器、ROxANNE 66W氮化鎵USB PD雙口快充充電器等產品采用,獲得市場高度認可。






變壓器使用膠帶嚴密包裹,整體方正十分適合應用于小體積快充充電器上。

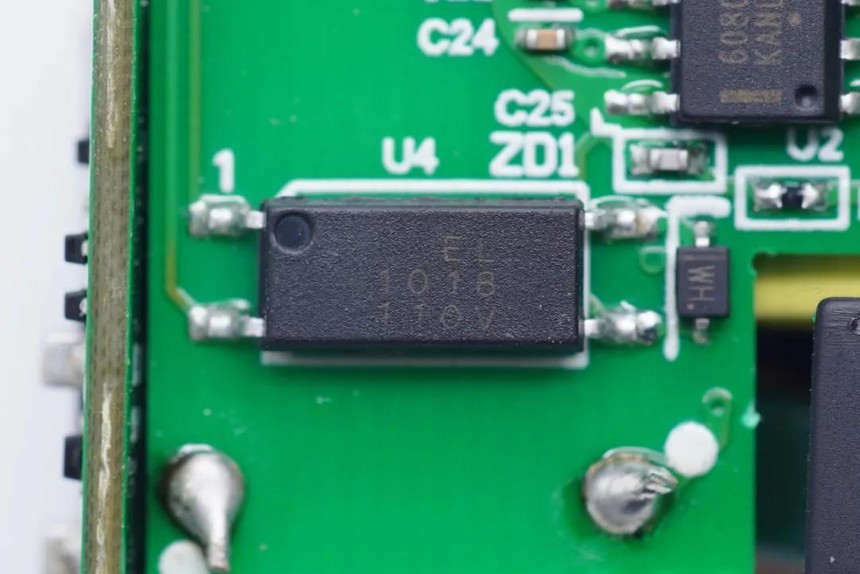

EL 1018光耦,用于初級次級通信,反饋輸出電壓。






Y電容特寫,來自STE松田電子。




輸出端小板背面設有同步整流管和協議芯片。






小板拆下后可以看到另一面有同步整流控制器、濾波固態電容以及輸出VBUS開關管。

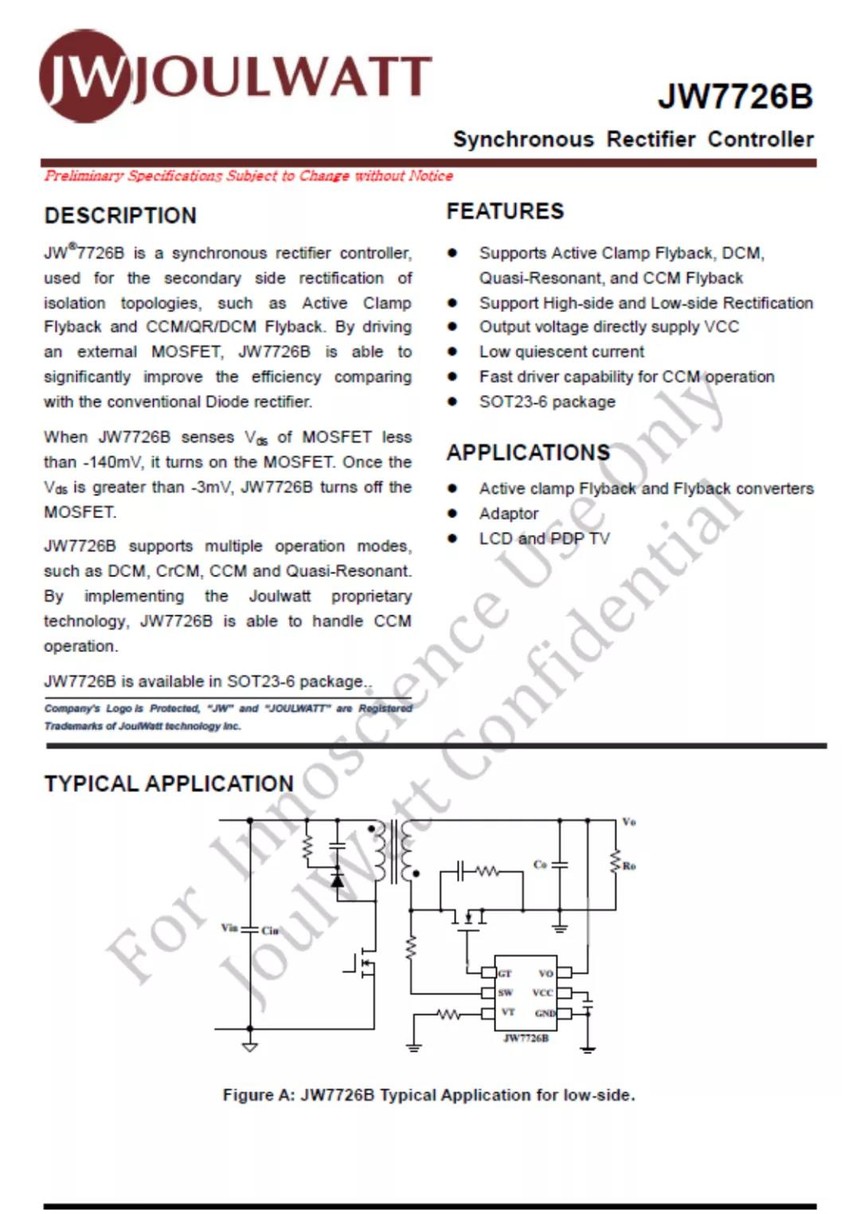

同步整流控制器采用杰華特JW7726B,支持CCM、DCM、QR和ACF模式,在振鈴期間能有效防止同步整流MOSFET的誤開通;具有快速關斷能力以便能兼容CCM;在啟動過程中(VCC建立之前)能有效防止門極gate被耦合至開啟電壓。據了解,目前JW7726系列產品累計發貨量已接近千萬顆






充電頭網拆解了解到,杰華特JW7726還被倍思87W雙�;靹拥壙斐�愛蘭博10000mAh二合一60W氮化鎵快充、睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵充電器等產品采用。





同步整流管采用AOS萬代AON6262E,耐壓60V,DFN5*6封裝。






輸出濾波固態電容特寫,規格為25V 470μF。






協議芯片采用偉詮WT6636F,這是一顆通過USB-IF協會USB PD3.0(PPS)認證的協議芯片(TID號:1080018),另外通過了高通QC4+認證,認證號QC20200316138。



WT6636F支持USB PD3.0和PPS,內置可編程的恒壓恒流控制,集成低側電流采樣放大器,支持線損補償,支持多重保護功能,包括數據腳的過壓保護,內部集成10bit ADC用于電壓和電流檢測,內置8051內核單片機,內置放電MOS管。






輸出VBUS開關管特寫,絲印L030NZ1。






USB-C母座特寫,過孔焊接。






部拆解完畢,來張全家福。



充電頭網拆解總結


立訊精密30W氮化鎵快充有黑白款式,設計非常簡潔,方便滿足客戶的差異化定制。整體十分小巧,且配備折疊插腳,滿足消費者對迷你充以及便攜性等方面的要求。充電器支持PD3.0快充協議,可以很好的兼容iPhone 13新機。


充電頭網通過拆解了解到,充電器采用時下熱門的多塊小板組合焊接設計,初級次級元器件間設有隔離板保證安全。充電器采用高頻QR開關電源方案,采用了納微NV6113氮化鎵功率芯片以及杰華特JW7726B同步整流控制器等。


此外還采用了偉詮WT6636F高性能USB PD3.0(PPS)認證快充協議芯片,本產品是專門針對iPhone 13新機設計的,但客戶若是想擴充QC、AFC、FCP、SCP、PPS等快充協議,這款充電器也能滿足需求。
