前言

ELIXAGE是一家美國的手機配件品牌，產品包括紫外線殺菌無線充、移動電源、數據線、車充、充電器以及無線充電器等。產品外觀設計別具一格，獨特的撞色設計，具有很高的辨識度。同時ELIXAGE還推出了內置氮化鎵技術的快充充電器。

充電頭網拿到的是ELIXAGE一款30W的PD充電器，采用深藍色與白色搭配設計，產品外觀獨特，切面設計內置指示燈，具備30W快充輸出，滿足筆記本和手機充電需求，下面為大家?guī)�來這款30W充電器的拆解。

ELIXAGE 30W USB PD充電器外觀

ELIXAGE充電器為上大底小的設計，外殼上面兩道斜紋，中間是品牌logo。注意看底部可以看到右下角有一個斜切面，內置指示燈，設計獨特。

充電器外殼為白色設計，兩側端面均為深藍色，采用美規折疊插腳，底部為輸出接口，適應墻插使用。

充電器背面印刷產品信息，輸入100-240V~0.8A 50/60Hz，輸出：5V3A、9V2A、14.5V2A、15V2A，中國制造。產品通過UL認證，具備六級能效標識。

輸出接口側斜切面，設置一顆輸出指示燈。

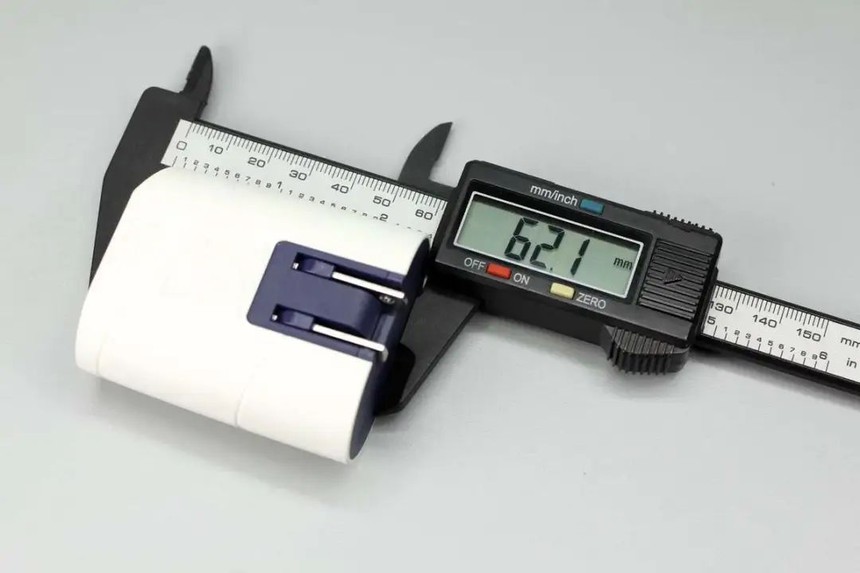

使用游標卡尺測量機身長度約為62mm。

機身最寬處為54.1mm。

機身厚度為31mm。

測得機身重量為85g。

使用ChargerLAB POWER-Z KT002測得USB-C口支持Samsung 5V2A、DCP協議，以及QC3.0、PD2.0快充協議。

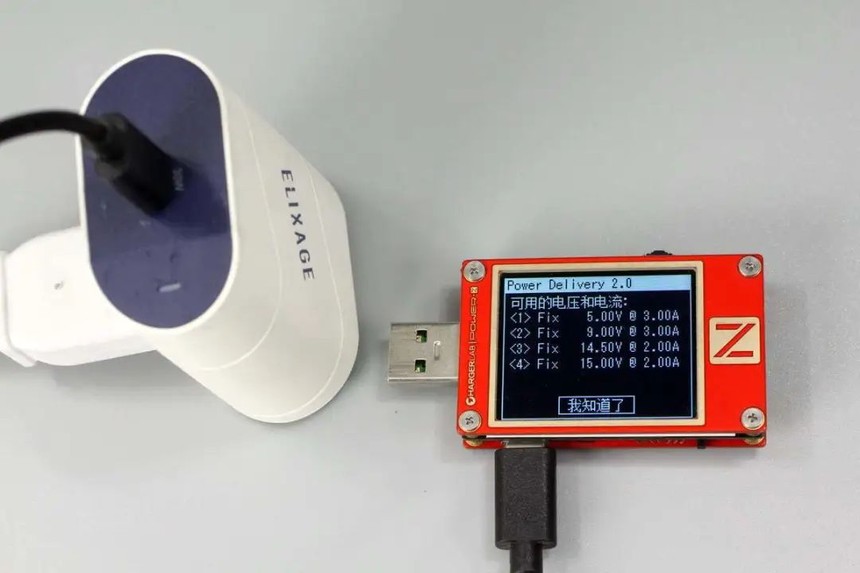

PDO報文顯示USB-C口還具備5V3A、9V3A、14.5V2A、15V2A四組固定電壓檔位。

ELIXAGE 30W USB PD充電器拆解

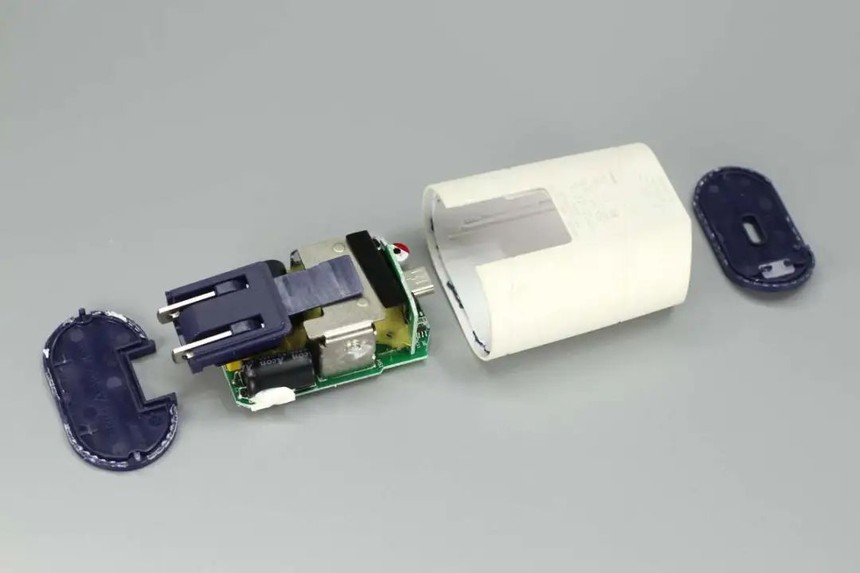

拆下充電器上下端蓋，取出充電器PCBA模塊。

充電器折疊插座與PCBA模塊使用導線焊接連接。

變壓器上方覆蓋散熱片，次級小板與初級電路之間有隔離板絕緣。

電路板背面有光耦、開關電源主控芯片、整流橋以及相關的外圍元件。次級協議部分采用小板垂直焊接。電路為反激結構，寬電壓范圍輸出。

輸入端延時保險絲，規格為3.15A 250V，輸入導線壓端子焊接。

安規X2電容，0.22μF 250V。

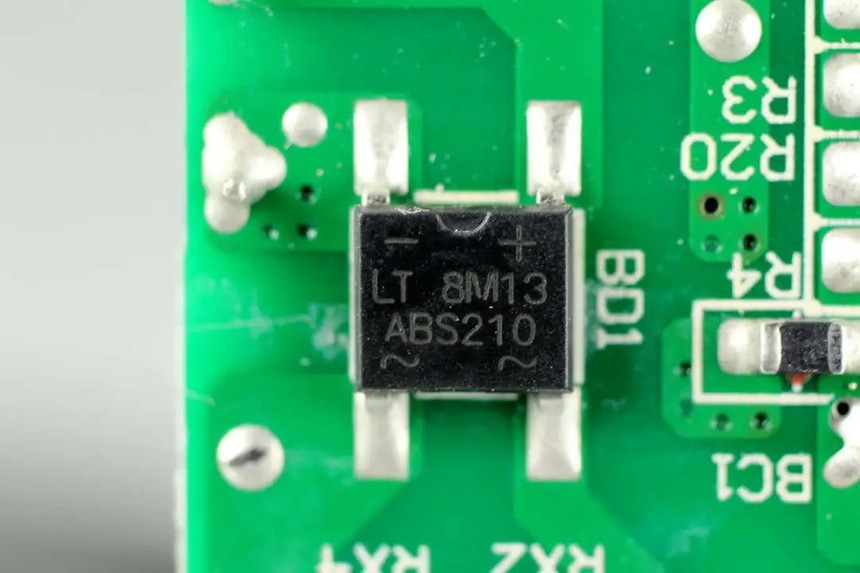

ABS210整流橋特寫，2A1000V。

其中一顆濾波電容來自ACON中元，22μF 400V。

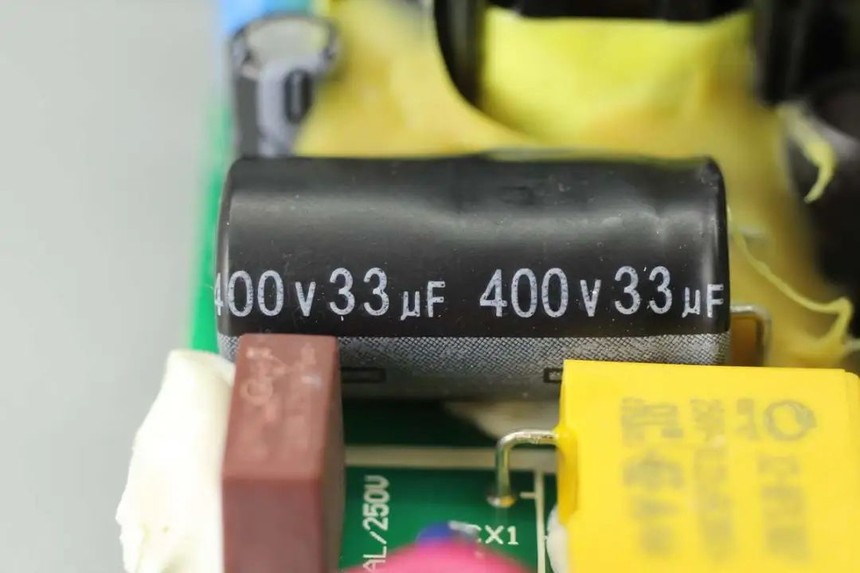

另一顆濾波電容來自Aishi艾華，400V33μF，電容采用黃色膠水固定。

開關電源主控芯片供電電容也是來自ACON中元，4.7μF 50V。

開關電源主控芯片來自昂寶，OB2632，這款控制器芯片支持PD電源適配器和寬輸出范圍適配器，支持擴展的突發模式控制以提升效率和降低待機功耗，支持自恢復的逐周期電流限制和過載保護。

開關電源初級開關管來自平偉，PY10N65TF，NMOS，耐壓650V，導阻1Ω，采用TO220TF封裝，螺絲固定散熱片。

變壓器特寫，標簽印有產品信息。

EL 357N光耦，用于初級次級通信，反饋調節輸出電壓。

同步整流管來自真茂佳，ZMS070N10N，NMOS，耐壓100V，導阻6.5mΩ，采用DFN5*6封裝。下方是同步整流控制器，MPS MP6908，支持寬輸出電壓范圍，支持DCM/CCM/準諧振多種操作模式，支持高側和低側同步整流。

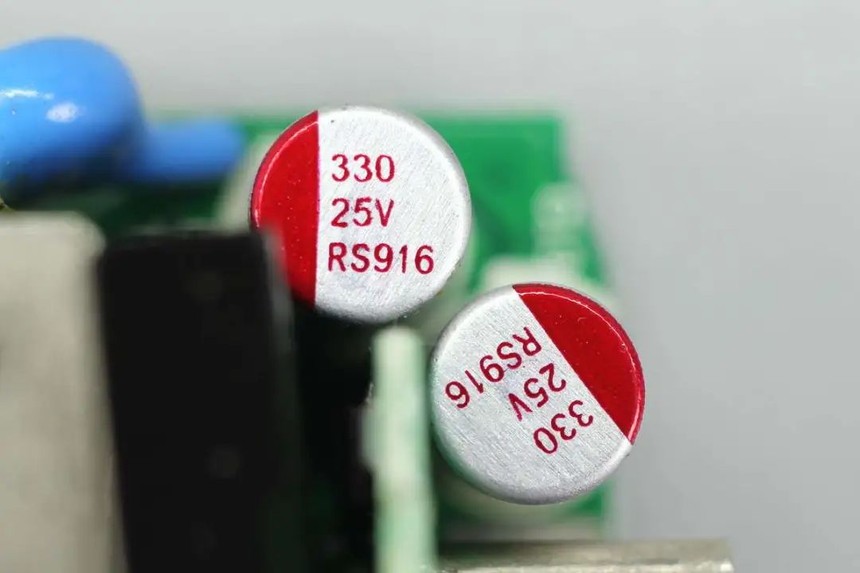

輸出濾波固態電容為330μF 25V，使用兩顆并聯。

藍色Y電容特寫。

垂直焊接的協議小板特寫，正面焊接協議芯片和USB-C母座，母座下方是電流取樣電阻。

協議芯片來自英飛凌，CYPD3174-16SXQ。該芯片支持PD3.0包括PPS協議，支持QC4.0，蘋果2.4A等其他快充協議；內置多重全面的保護功能，內置32位 M0處理器，集成振蕩器且無需外部時鐘。

據充電頭網了解，英飛凌是蘋果原裝快充配件的芯片供應商之一，其芯片已被蘋果18W、30W、61W、87W、96W等充電器采用，此外ZMI紫米65W USB PD三口快充充電器、ANKER 60W氮化鎵雙USB-C口充電器、華為P30無線充電保護殼、小米30W立式風冷無線充電器等多款產品采用。

協議小板背面是兩顆對置串聯的PMOS，用于VBUS開關控制。

兩顆VBUS開關管采用真茂佳ZM160P03M，PMOS，耐壓-30V，導阻16mΩ，DFN3*3封裝。

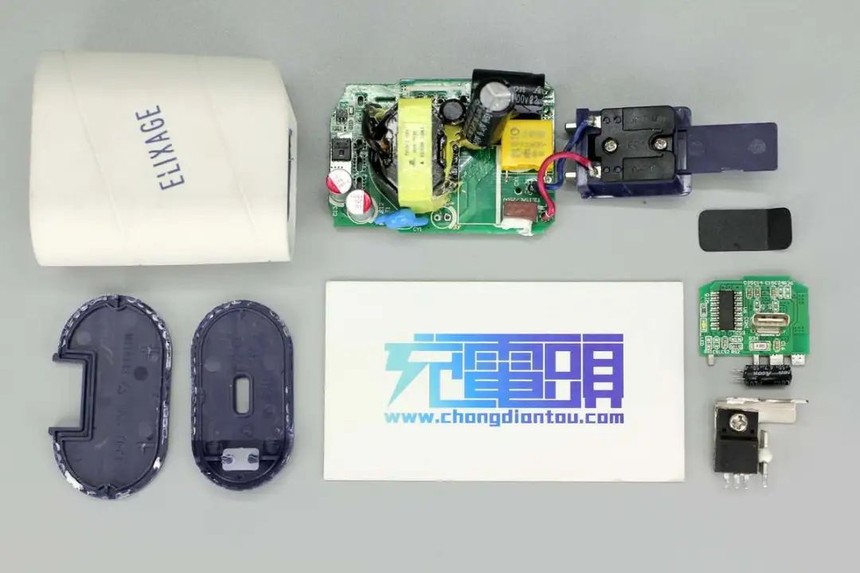

全部拆解一覽。

充電頭網拆解總結

ELIXAGE這款充電器是2019年推出的產品，輸出的14.5V2A規格與蘋果29W USB PD充電器相同。相比傳統風格的蘋果原裝充電器，這款充電器獨特的配色設計加上品牌logo，具有辨識度極高的外殼設計。

充電器內部采用兩塊電路板的設計，開關電源電路在單獨的一塊PCB上，輸出USB-C母座和協議芯片焊接在一塊垂直的小板上，契合外殼設計。內部采用昂寶OB2632配合MPS MP6908同步整流控制器，初級開關管來自平偉，同步整流管來自真茂佳。輸出電壓由英飛凌CYPD3174控制。

原文鏈接： 拆解報告：ELIXAGE 30W快充充電器
