Acon | 45W氮化鎵充電器之拆解篇

Time:2022-07-18     【Reserved】   From:充電頭網   Read

下面我們就對這款 45W氮化鎵充電器進行拆解,看看內部是如何設計的,使用了什么方案。首先從充電器外殼接縫處拆開充電器,抽出內部PCBA模塊,內部PCBA模塊為多塊小板焊接組合,外層包有銅片和麥拉片幫助散熱。中元電子


黃銅散熱片焊接固定在PCB上,使用麥拉片與PCB絕緣。


焊接拆下外層包裹的散熱片,散熱片與PCBA模塊之間注膠導熱,變壓器與降壓小板之間有麥拉片絕緣。使用游標卡尺測得PCBA模塊長度約為31.97mm。包括折疊插腳的長度約為41.49mm。


PCBA模塊寬度約為31.03mm。


PCBA模塊高度約為31.17mm。


PCBA模塊由兩塊小板與主板焊接組成,其中輸入端小板焊接高壓電解電容,共模電感,整流橋等器件,交流輸入采用彈片壓接在主板上供電。


輸出側小板焊接輸出母座以及二次降壓電路,立體利用空間,提升空間利用率。


焊接拆分PCBA模塊,分別為二次降壓小板,開關電源和整流濾波小板,充電器采用反激開關電源設計,同步整流,固定電壓輸出。輸出電壓通過輸出小板上焊接的二次降壓電路,由協議芯片根據負載需求,調節輸出電壓滿足負載需求。


下面就從輸入端開始了解各個元器件的信息。


輸入端延時保險絲為貼片焊接,連接在交流輸入端,規格為3.15A 250V。


整流濾波電路焊接在垂直的小板上,小板正面焊接共模電感,NTC浪涌抑制電阻,高壓電解電容和差模電感。


共模電感采用絕緣線和漆包線并繞,底部焊接絕緣支架,用于過濾EMI干擾。


NTC熱敏電阻用于抑制充電器插電的沖擊電流,減小或消除插電時的火花,直徑8mm,冷態電阻2.5Ω。小板背面焊接一顆WRMSB40M整流橋,這顆軟橋通過較軟的恢復曲線,比較平滑的關斷特性,可以降低二極管結電容達到非常少的諧波振蕩產生的效果。 鋁電解電容器


高壓濾波電容來自Acon中元,規格為39μF 400V,連接在整流橋輸出端,將整流橋輸出的脈動直流電濾波為直流電。


差模電感采用熱縮管包裹絕緣,整流濾波小板輸出的直流電連接到開關電源小板上,將整流橋發熱元件和氮化鎵合封芯片分開焊接在不同的電路板上,降低溫升。


開關電源小板正面焊接高壓濾波電解電容,輸出濾波固態電容,開關變壓器和貼片光耦。


在開關電源小板上焊接一顆高壓濾波電解電容,33μF 400V,兩顆濾波電容總?cè)萘繛?2μF。

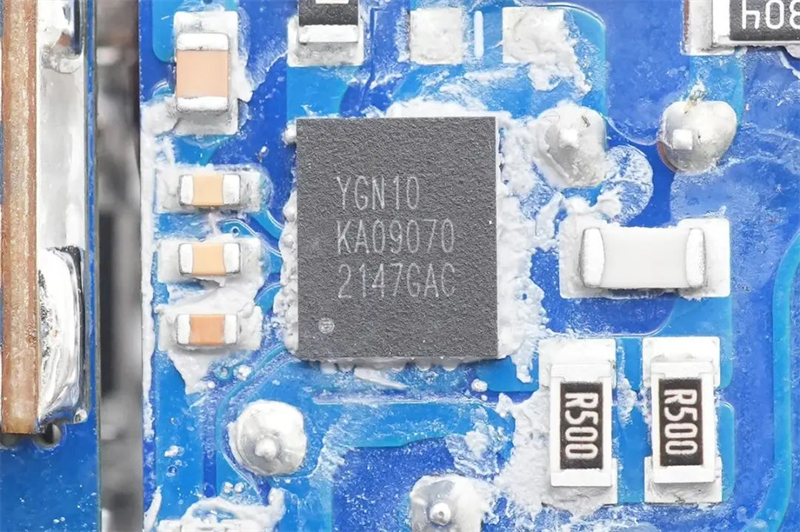

內部集成氮化鎵開關管的主控芯片特寫,絲印YGN10 KA09070,型號為HL9552,提供集成GaN的合封芯片。HL9552內置260mΩ氮化鎵開關管和QR控制器,具備高集成度,高轉化效率,可實現小體積化的快充設計。支持CCM/QR/DCM控制模式,集成了逐周期限流,AOCP,OTP和LPS等功能,具備超低待機功耗20mW。拆解了解到,Elevation的合封氮化鎵器件此前還被安能科技超迷你30W氮化鎵充電器使用過。

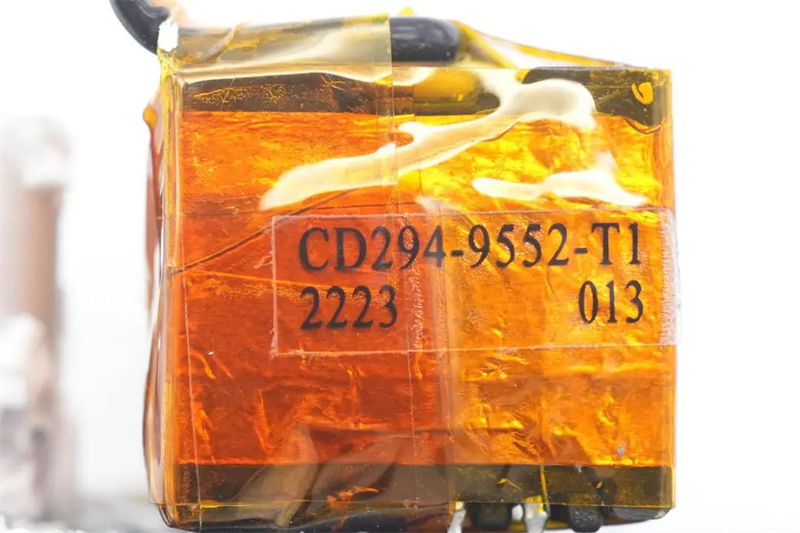

充電器采用銅箔屏蔽,使用高溫膠帶纏繞絕緣,標簽標注充電器型號CD294,搭配HL9552氮化鎵合封芯片使用。


CT1018光耦用于輸出電壓反饋。




貼片Y電容型號TMY1102M,具有體積小、重量輕等特色,非常適合應用于氮化鎵快充這類高密度電源產品中。


次級同步整流控制器絲印IBHJ,實際型號為MP6908A,最高工作頻率為600KHz。支持DCM、CCM、QR、ACF多種工作模式,支持高側和低側應用,具備振鈴檢測防止誤開通。


同步整流管型號為ZMS040N10N,是一顆耐壓100V的NMOS,導阻4mΩ,采用DFN5*6封裝。


輸出濾波固態電容BC系列,規格為820μF 25V。


輸出降壓電路和USB-C母座焊接在單獨的小板上,充分利用空間,并打膠水固定成為一個整體。


拆下二次降壓小板,小板正面焊接兩顆輸出濾波固態電容和對應的降壓電感以及USB-C母座。


小板背面焊接兩路同步整流降壓電路和一顆協議芯片。


協議芯片采用IP2738,兩個接口輸出均由其控制。IP2738是一顆雙路協議芯片,支持雙口18-140W快充應用,具備獨立的反饋控制,具備獨立的USB PD控制,相當于兩顆IP2736整合到一顆芯片內部,快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位,并支持PD3.0/PPS等豐富全面的快充協議,兼容性非常好。IP2738內置四路獨立的NMOS驅動,可用于多個接口輸出控制,控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制,并且支持雙路獨立的過流、過壓以及短路保護,確保使用安全。


用于降壓輸出的同步整流降壓控制器型號為IP6550,是一款支持36V輸入的同步降壓控制器,內置NMOS管驅動,外置兩個MOS管進行高效同步整流降壓。IP6550通過反饋引腳調節輸出電壓。開關頻率135KHz,輸入端耐壓48V,內置完善的保護功能,采用QFN5*6封裝,可實現簡化的同步降壓轉換電路設計。


兩顆同步降壓開關管型號RUH4040M2,NMOS,耐壓40V,導阻為5.5mΩ,采用PDFN3333封裝。右上角R010電流采樣電阻用于輸出電流檢測,進行過電流保護功能。


磁環降壓電感外套熱縮管絕緣保護。


在膠水下面是VBUS開關管,與同步降壓管同型號。 輸出濾波電容CT系列固態電容,規格為220μF 25V。


兩路USB-C母座特寫,白色膠芯,過孔焊接。


全部拆解完畢,來張全家福。

拆解總結

45W氮化鎵充電器小巧便攜,配備折疊插腳,收納及攜帶都十分方便。充電器具備雙USB-C口輸出,支持45W功率盲插,支持20V輸出可以為筆記本電腦充電,同時支持3.3-11V 4.05A PPS快充,可以為三星手機高速充電,并且對支持大功率PPS快充的安卓手機,也有很好的快充效果。V-Chip片式鋁電解電容器。 通過拆解了解到,這款充電器采用三塊PCB板組合焊接,將整流橋,氮化鎵合封芯片以及二次降壓電路分別焊接在不同的PCB上,充分分攤熱量,降低溫升。HL9552內置260mΩ導阻氮化鎵開關管,采用QFN5*6封裝,集成度高且外圍精簡,待機功耗也很低,非常適合快充電源應用。充電器采用二次降壓電路的設計,輸出采用IP2738雙路協議芯片+兩路IP6550同步降壓控制器的組合,支持功率盲插和自動分配,無需外置單片機進行接口功率控制。高壓濾波電容采用中元電解電容,輸出固態電容PCBA模塊外層包裹銅片進行散熱,提升散熱效果。
