Acon | 拆解報告:HUAWEI華為88W全能充電器

Time:2023-11-13     【Reserved】   From:充電頭網   Read

前言



       華為推出了一款88W全能充電器,這款充電器采用USB-A/C融合端口,支持88W超級快充。充電器支持華為SuperCharge超級快充,并通過中國融合快充UFCS協議認證,并兼容PD,PPS和QC等快充協議,支持蘋果,華為和安卓手機快充。



華為88W快充 (1).png



      充電器自帶的融合端口可以使用華為A-C數據線,也可以使用包裝內部附贈的USB-C數據線為手機快充。充電器支持65W PD快充,支持筆記本電腦充電使用。 咱們一起來看看這款充電頭PCBA模塊結構。

華為88W快充 (2).png

      PCBA模塊正面元件一覽,右下角焊接保險絲,壓敏電阻,共模電感和整流橋。PCBA模塊中間位置焊接高壓濾波電容,上方焊接開關管和平面變壓器。開關管配有散熱片,平面變壓器磁芯套有塑料外殼絕緣。



華為88W快充 (3).png



PCBA模塊背面焊接初級主控芯片,反饋光耦,初次級之間開槽插入隔離板絕緣。



      通過對充電器PCBA模塊的觀察發現,華為全能充電器88W采用開關電源寬范圍電壓輸出,次級由協議芯片通過光耦反饋,控制輸出電壓的設計架構。下面我們就從輸入端開始一一了解各個元器件的信息。



華為88W快充 (4).png



充電器輸入端一覽,焊接保險絲,壓敏電阻,高壓濾波電容等元件,初級開關管配有散熱片,最右側為平面變壓器。



華為88W快充 (5).png



輸入端延時保險絲來自華德電子,規格為2.5A 250V。



華為88W快充 (6).png



壓敏電阻外套熱縮管,來自SET賽爾特,型號SFV10D681K,用于浪涌保護。



華為88W快充 (7).png



5D9 NTC熱敏電阻外套熱縮管,用于抑制插電時的浪涌電流。



華為88W快充 (8).png



共模電感采用熱縮管絕緣,底部焊接絕緣支架。



華為88W快充 (9).png



側面焊接黃色Y電容,整流橋,共模電感和保險絲。



華為88W快充 (10).png



整流橋絲印RD8KB100,規格為8A 1000V。



華為88W快充 (11).png



兩顆高壓濾波電容來自艾華,規格為400V 27μF。



華為88W快充 (12).png



一顆濾波電容來自豐賓,規格為27μF400V。



華為88W快充 (13).png

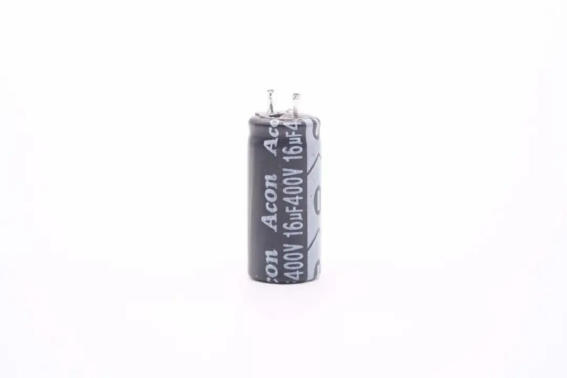

一顆濾波電容來自新中元,規格為16μF400V,濾波電容總?cè)萘繛?7μF。

      新中元電容的產品廣泛應用于充電器、車充、無線充、移動電源、儲能電源等領域,并被華為OPPO、vivo、小米、努比亞等知名品牌的產品采用,產品獲得市場的高度認可。





華為88W快充 (14).png

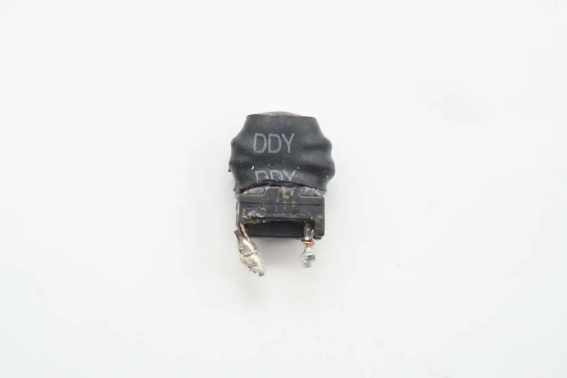

差模電感采用磁環繞制,外套熱縮管絕緣,底部焊接絕緣支架。



華為88W快充 (15).png

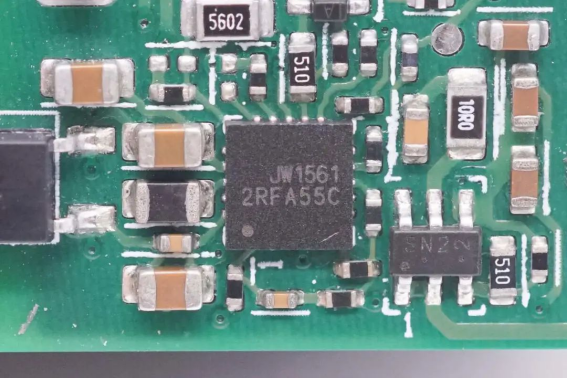

初級主控芯片絲印JW1561。



華為88W快充 (16).png



初級開關管來自士蘭微,型號SVSP14N65FJHE2,是一顆耐壓650V的超結NMOS,導阻為260mΩ,采用TO220F封裝。



華為88W快充 (17).png

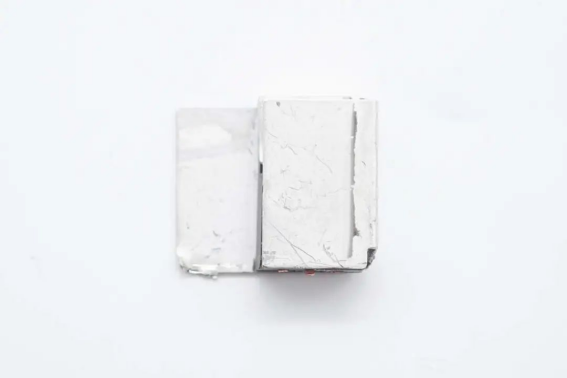

初級開關管還配有散熱片。



華為88W快充 (18).png



為主控芯片供電的濾波電容來自豐賓,規格為10μF63V。



華為88W快充 (19).png

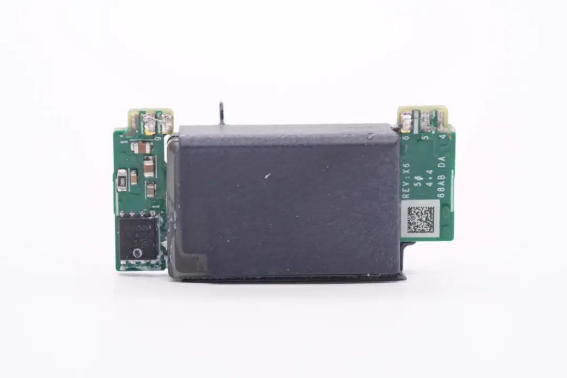

在PCBA模塊側面焊接平面變壓器,平面變壓器磁芯外套塑料殼絕緣。



華為88W快充 (20).png



平面變壓器次級焊接同步整流控制器和同步整流管。



華為88W快充 (21).png



另一面焊接一顆同步整流管。



華為88W快充 (22).png



同步整流控制器絲印JWP2J。



華為88W快充 (23).png



同步整流管來自士蘭微,型號SVGP107R0NL5,是一顆耐壓100V的NMOS,導阻7mΩ,采用PDFN-8-5*6封裝。



華為88W快充 (24).png





在平面變壓器PCB背面焊接一顆同型號的MOS管。



華為88W快充 (25).png



變壓器塑料絕緣外殼標注ASTEC,表示由雅達電子代工。



華為88W快充 (26).png



安規Y電容來自風華高科,為CT7系列串聯Y電容,采用黃色樹脂封裝。



華為88W快充 (27).png



V1008光耦用于輸出電壓反饋調節。



華為88W快充 (28).png



充電器輸出側一覽,焊接輸出濾波固態電容和融合接口,其中融合接口焊接在垂直的PCB上,右側是黃色Y電容。



華為88W快充 (29).png



兩顆輸出濾波電容來自PolyCap柏瑞凱,為RQ系列125℃耐熱固態電容,規格為560μF 25V。





華為88W快充 (30).png



另一顆濾波電容同樣為RQ系列125℃耐高溫固態電容,規格為470μF 25V。



華為88W快充 (31).png

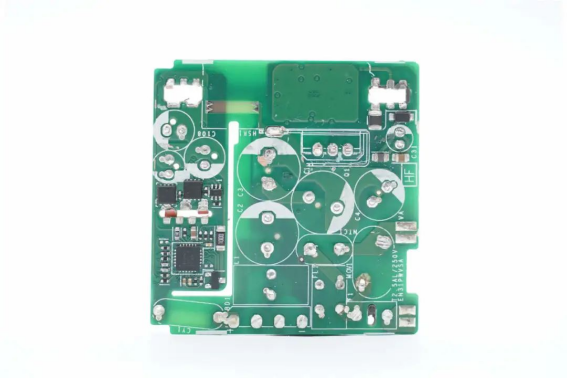

拆下充電器PCBA模塊上的直插元件,在融合接口下方焊接一顆協議芯片,另一側焊接兩顆VBUS開關管。



 華為88W快充 (32).png



       協議芯片來自易沖半導體,型號CPS8841,是一款高度集成的USB PD3.0協議芯片,集成PPS快充,并支持UFCS融合快充和華為SCP快充等充電協議。芯片內部集成恒壓恒流控制,支持I2C通信,3個GPIO引腳的加入,使用更加靈活。



       CPS8841采用QFN4x4封裝,輸入電壓范圍3-22V,易沖 CPS8841 集成VCONN電源,可識別E-Marker線纜,支持可配置線纜阻抗補償,內部集成NMOS驅動,可使用NMOS作為VBUS開關管。芯片內置可編程的過壓,過流以及過熱保護等,功能十分全面。



華為88W快充 (33).png



      全部拆解一覽,來張全家福。



充電頭網拆解總結



      華為88W全能充電器具備USB-C和USB-A二合一的融合接口設計,具備88W華為SCP和65W PD快充,能夠滿足華為手機和筆記本電腦快速充電。輸出還具備PPS快充,可以滿足其他品牌安卓手機的快充。通過KM002C檢測,這款充電器還支持88W UFCS快充,兼容性相當不錯,兼顧手機和筆記本電腦充電,這也是全能一詞的由來。



原文鏈接: 拆解報告:HUAWEI華為88W全能充電器

*說明:文章節選自公眾號“充電頭網”,查看完整版請點擊原文鏈接,圖文版權均歸原作者所有
